激光掃描焊工具
PERMA SCAN
PERMA SCAN是一款2D掃描飛行焊接工具，適用于鍍鋅板或鋁合金板的非填充激光掃描深熔焊工藝，在配備光學焊縫跟蹤后，同樣適用于超窄法蘭邊設計的角焊縫搭接形式，有效降低熱形變量，尤其對產品輕量化及加工效率提供了全新的解決方案。
?PERMA SCAN使用PERMANOVA Welding Tool的設計語言，采用大量共用元器件及功能模塊，與WT04兩者之間具備大量共享技術，十分便于客戶的操作及維護

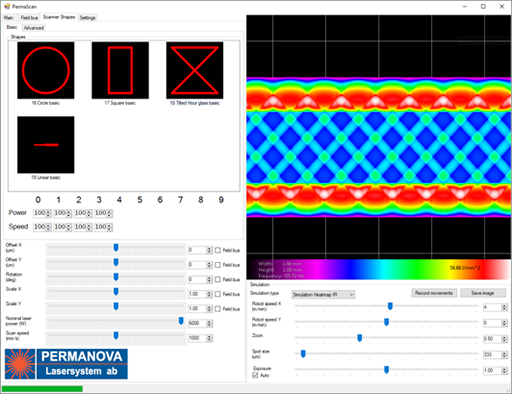

?可實現如下右圖所示四種不同形式的擺動焊接，同時可以對不同形式的不同位置能量分布進行調節
?同軸光學焊縫跟蹤系統，可實現360°跟蹤，其精度為 ± 0.05 mm；可擴展PLASMO 同軸焊縫質量在線檢測系統；同時，配套PermaScan 1.0智能控制系統，可定制化圖像編輯及焊接過程監控
型號 | PERN SCAN |
波長 | 1030 – 1070nm |
最大功率 | 8 kW |
聚焦焦距 | 200 mm |
光學比 | 1：1.67 |
光纖直徑 | 100 ~ 1000 um |
焊縫跟蹤精度 | ± 0.05 |
X和Y的掃描面積 | ± 10 mm |
掃描振幅 | 1 mm |
激光功率控制 | 模擬輸出 0…10 V |
